1. 前言

JCZ（CZ）系列船用軸流通風機（以下簡稱通風機）可輸送空氣，含有鹽霧的海洋空氣和含有少量油霧等的腐蝕性空氣。通風機適用于船舶上各種艙室的通風換氣，也可應用于其它適當?shù)膱龊稀?/p>

通風機是按照GB11864《船用軸流通風機》和中國船舶檢驗局《鋼質海船入級和建造規范》的規定和要求設計制造。

2. 工作條件

介質溫度：      -25℃ ~ +50℃

最大相對濕度：   95%

周期性搖擺：    ±22.5°

持續橫傾：      ±15°

持續縱傾：      ±10°

振    動：       有

沖    擊：       有

3. 特點

機殼可開啟

可逆轉

防腐性好

抗搖擺、振動和沖擊性能強

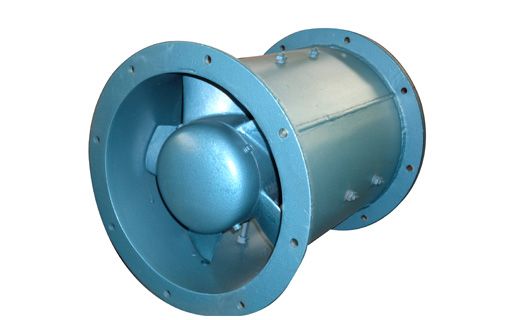

4. 結構型式

通風機制成電動機置于機殼內的結構，葉輪直接裝在電動機軸上。

葉輪由防腐鋁合金材料澆鑄制成，機殼采用普通鋼質材料焊接而成。

機殼可根據需要制成整體式或沿軸向開啟式。開啟式機殼是將葉輪和電動機裝在可開啟的半機殼上，故便于現場檢修和更換零部件。

通風機制成從電動機端正視，葉輪按順時針方向旋轉，在使用中，允許通風機逆向旋轉。

通風機可配用380V,50HZ或440V,60HZ船用交流電動機。

5. 型號說明

通風機型號以漢語拼音字母的字首、葉輪外徑、轉速等表示。示例如下：

簡稱JCZ（CZ）-80

其中：

     J、C —艦、船用

     Z — 軸流通風機

     80 — 機殼內徑800mm (圓整后的)

     A — 葉輪代號

     K — 開啟式機殼

     注：整體式機殼不標注

     7.5 — 電動機功率為7.5kw

     1460 — 標準轉速為1460r/min(50Hz)

6. 訂貨須知

6.1 訂貨時請?jiān)敿?xì)說明通風機的型號、流量、壓力、轉速和結構形式、50HZ或60HZ等。

6.2通風機如果用在甲板上，請按有關規定提出機殼的壁厚。

6.3 訂貨時說明通風機電機的絕緣等級和防護等級（未寫明的為B級絕緣，IP44防護等級）。

6.4 本廠可按用戶需要提供特殊規格和用途等的通風機。

6.5 產品自出廠日起18個月內，凡因質量原因不能使用的，我司負責包修、包換和包退。

7. 通風機使用維護

7.1通風機安裝前，應檢查各部件是否損壞；配套部件是否齊全；檢查葉輪旋向與機殼旋向標識牌是否一致。

7.2安裝管道時，應使其與風機進風口自然對正吻接，不得強行連接。管道應有支撐，不允許將管道重量加在風機上。

7.3風機裝接后，撥動葉輪檢查是否與固定件有摩擦碰撞等現象。如有碰撞、摩擦、噪聲過大或較大振動時，應檢查后再重新啟動。應防止撞擊通風機，不準異物和液體等進入風機內。應及時清除葉輪葉片上的積灰，以免影響平衡增大噪聲。

7.4風機應在進口全敞開狀態下啟動。

7.5風機接線后，接線盒處要密封，避免進

氣、進水。

7.6運轉過程中要嚴格控制電機電流，不得超過額定值，否則易燒毀電機。

7.7風機的維修必須在停車時進行。檢修后重新啟動時，應檢查風機各部件是否處于正常狀態。

7.8對風機運轉過程中產生的小故障，應查明原因，設法消除；發現較大故障時，必須立即停車，及時檢修。

8. 性能選用

   表中性能參數是指標準大氣狀況（大氣壓力為101325pa、溫度為+20℃、相對濕度為50%、密度為1.2kg/m3）下的空氣性能。

   實際的氣體狀況和轉速與表2中所列不同時，通風機的性能可按下列各式換算：

式中Q0 、P0 、N0、、為標準大氣壓和標準轉速n0時的流量、壓力、功率、氣體密度。Q 、P 、N、ρ、n為實際的流量、壓力、功率、氣體密度和轉速。

標準流量下的全壓值偏差允許為-5%～+10%。
